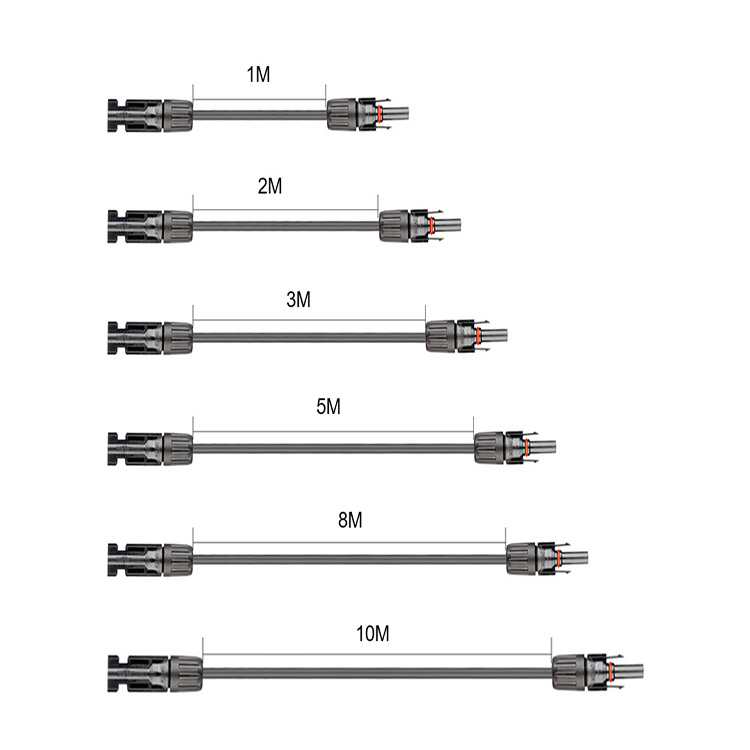

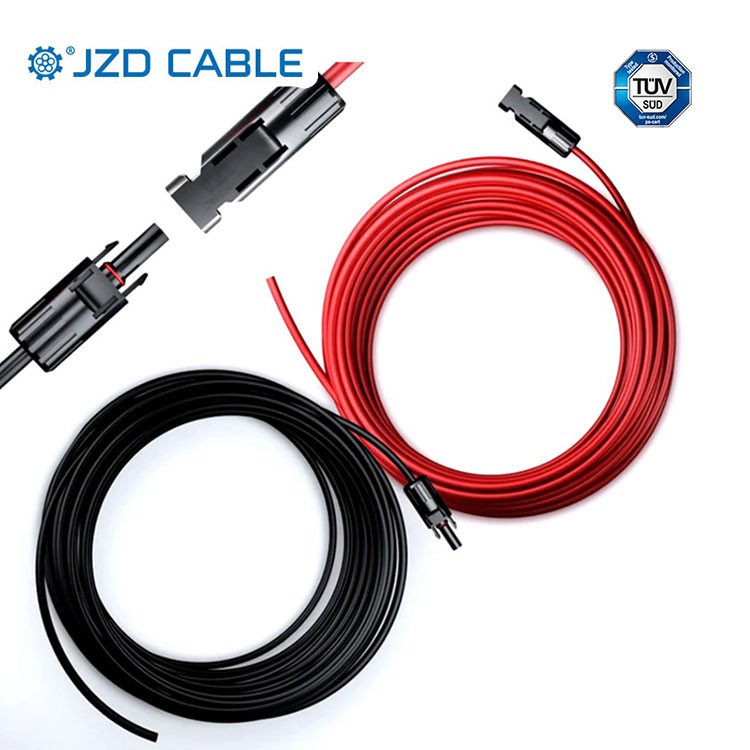

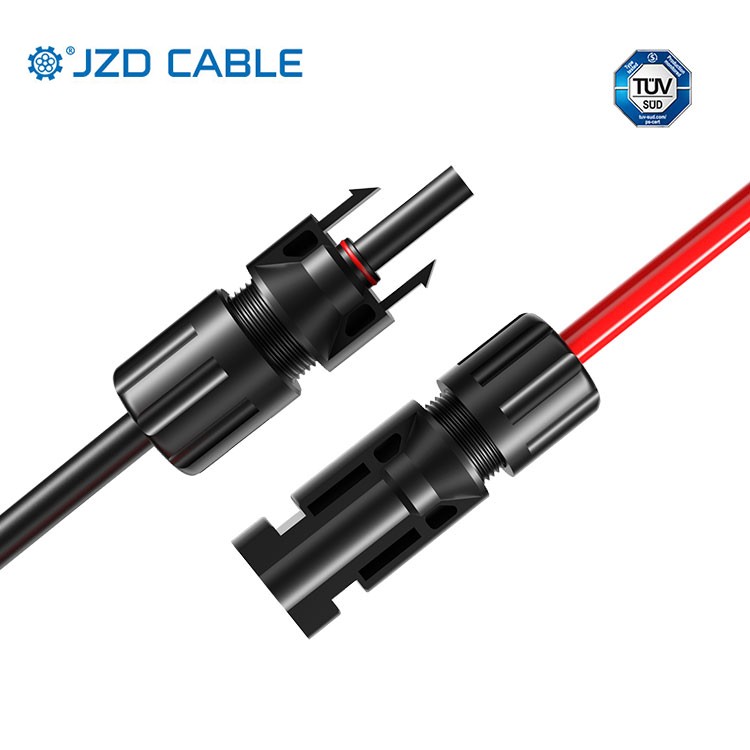

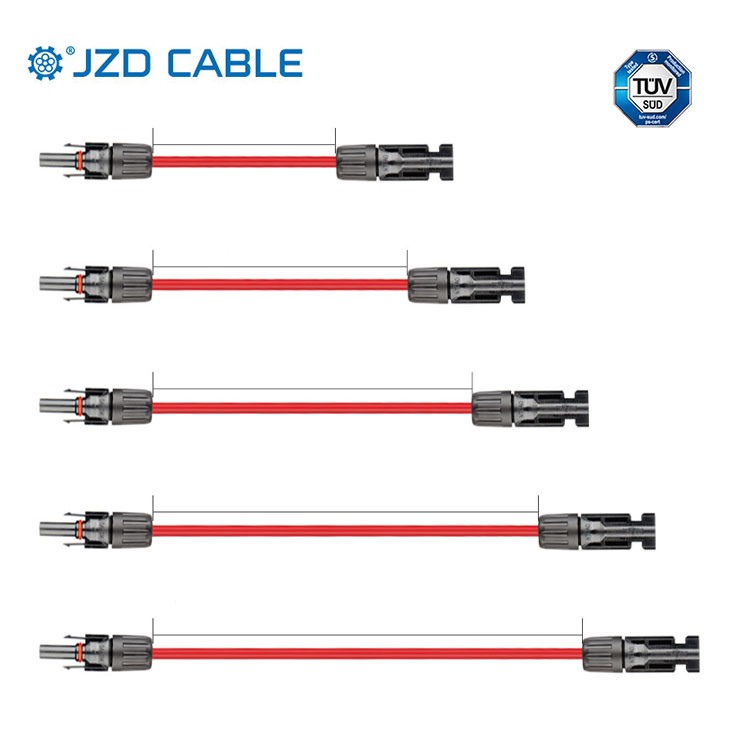

El cable alargador fotovoltaico JZD es compatible con cables de 2,5 mm2(14AWG)/4,0 mm2(12AWG)/6,0 mm2(10AWG) y otros tipos de cables fotovoltaicos, y puede personalizarse a cualquier longitud. Adopta el conector MC4 estándar, puede coincidir con muchos tipos de conectores de la serie MC4.
ESCRIBE
|
Sección transversal |
estructura de alambre |
Diámetro del conductor |
Diámetro externo |
Resistencia del conductor |
Voltaje nominal |
Corriente nominal |
|
mm2 |
No.OD(mm) |
mm |
mm |
Ω/Km |
V AC/DC |
A |
|
|
1x2.5mm² |
2.5 |
48x0.25 |
2.0 |
5.2 |
8.06 |
1000/1800 |
30 |
|
1x4.0mm² |
4.0 |
56x0.30 |
2.6 |
6.4 |
4.97 |
1000/1800 |
50 |
|
1x6.0mm² |
6.0 |
81x0.30 |
3.3 |
7.2 |
3.52 |
1000/1800 |
70 |
|
1x10mm² |
10 |
74x0.40 |
4.4 |
8.3 |
2.12 |
1000/1800 |
90 |
|
2x2.5mm² |
2.5 |
48x0.25 |
2.0 |
6.2x9.9 |
8.06 |
1000/1800 |
30 |
|
2x4.0mm² |
4.0 |
56x0.30 |
2.6 |
6.9x11.30 |
4.79 |
1000/1800 |
50 |
|
2x6.0mm² |
6.0 |
81x0.30 |
3.3 |
7.1x14.50 |
3.52 |
1000/1800 |
70 |
| Certificación | TUV |
| estándar | IEC 62920 |
| Voltaje |
600V，1000/2000V |
| Temperatura máxima de trabajo | 90℃ |
| Min. Temperatura de trabajo | -40℃ |
| Embalaje | Bobinas o Carrete |
Cantidad de hilos
|
Hilos único/doble hilos |

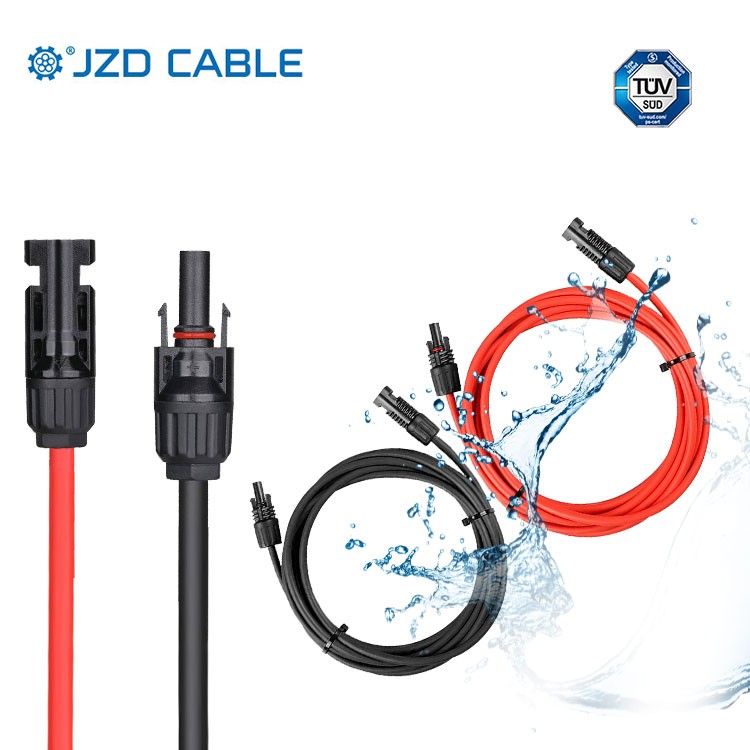

Los alargadores fotovoltaicos son adecuados para interconectar sistemas fotovoltaicos como módulos solares, matrices, inversores, etc. y soportan entornos exteriores extremos.
